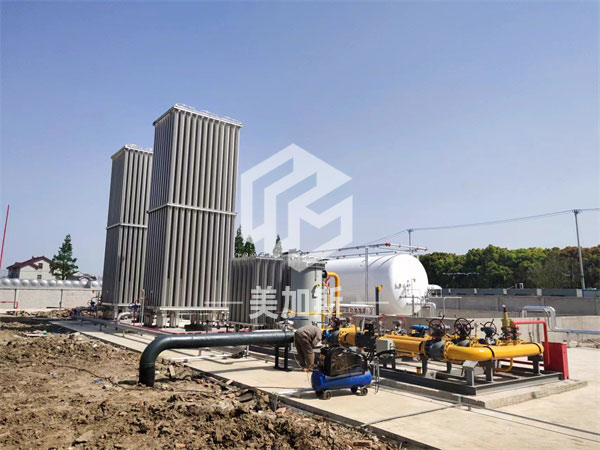

空溫式汽化器的核心結構圍繞 “高效換熱” 與 “安全穩定運行” 設計，主要分為 主體換熱組件、支撐與框架結構、管路與閥組系統、安全輔助裝置 四大模塊，各模塊協同實現低溫液態介質的氣化與安全輸送，以下是詳細拆解：
一、主體換熱組件（核心氣化部件，占設備核心成本 60%~70%）
這是實現 “空氣吸熱→液態介質氣化” 的關鍵，核心是翅片管簇，設計目標是最大化換熱面積、提升熱傳導效率。
翅片導熱管
材質：優先選用防銹鋁合金（如 6063 鋁合金），導熱系數高（約 200W/(m?K)）、重量輕、耐低溫；高壓工況（≥10MPa）或腐蝕性環境選用 304/316L 不銹鋼管。
結構形式：主流為星型翅片管，也有螺旋翅片管、縱向翅片管，其中星型翅片管的換熱面積是裸管的 8~12 倍，是工業場景首選。
內部優化設計：
部分高效型號內置螺旋導流帶，強制液態介質螺旋流動，延長與管壁接觸時間，提升氣化均勻性；
深冷工況（如 LNG 氣化，溫度 - 162℃）的翅片管內置吸液芯，通過毛細管現象吸附液膜，促進氣泡生成與脫離，減少換熱死角。
管簇排列方式
空溫式汽化器翅片管按行列式排列（通常為 5~10 排），管間距 10~20mm，既保證空氣流通，又避免翅片結霜后堵塞風道；
管簇分為分液管和集氣管：低溫液體通過分液管均勻分配到每根翅片管，氣化后的氣體匯集到集氣管輸出，確保流量均勻。
二、支撐與框架結構（保障設備穩定性與安裝適配性）
用于固定換熱管簇、承受設備自重與風荷載，需兼顧強度與耐低溫性能。
框架主體
材質：碳鋼焊接框架（表面熱鍍鋅防腐）或鋁合金框架（輕量化設計，適用于移動撬裝式氣化器）；
結構設計：采用門式框架或桁架結構，強度需滿足抗風等級≥10 級，抗震等級≥7 級（根據安裝地區規范調整）；框架底部設地腳螺栓孔，便于固定在混凝土基礎上。
管托與連接件
翅片管與框架之間通過耐低溫管托連接，材質為聚四氟乙烯（PTFE）或聚氨酯，避免低溫下金屬直接接觸導致的冷橋效應（防止框架結霜）；
管托設計為滑動式，補償翅片管在低溫 / 常溫下的熱脹冷縮變形，避免管道開裂。
三、管路與閥組系統（介質輸送與流量壓力控制）
實現低溫液態介質的輸入、氣態介質的輸出，以及運行參數的調節。
主管路系統
進液管路：低溫不銹鋼管（如 304L），配備絕熱保溫層（聚氨酯發泡 + 彩鋼板外護），減少冷量損失；進液管末端設分液頭，確保液體均勻分配到各翅片管。
出氣管路：碳鋼或不銹鋼管，管徑根據設計流量選擇（流速控制在 5~10m/s），避免氣流過快導致壓力損失過大。
